铜排又称铜母排或铜汇流排，，， ，，是由铜材质制作的，，， ，，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，，， ，，以免产生尖端放电），，， ，，在电路中起输送电流和连接电气设备的作用 。。。。。铜排在电气设备，，， ，，特别是成套配电装置中得到了广泛的应用 。。。。。
一、工艺准备
1、按设计图纸和生产任务单，，， ，，考虑***佳方案 。。。。。 2、检查一次电器元件、附件型号规格是否符合图纸及材料单的要求，，， ，，产品许可证、合格证是否齐全 。。。。。
二、母线的选择

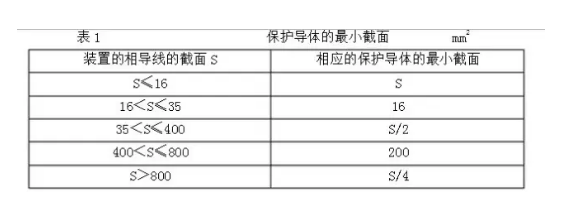

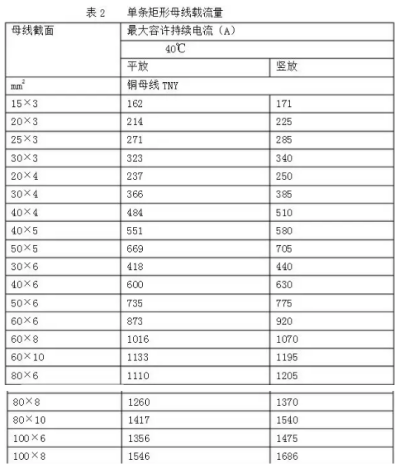

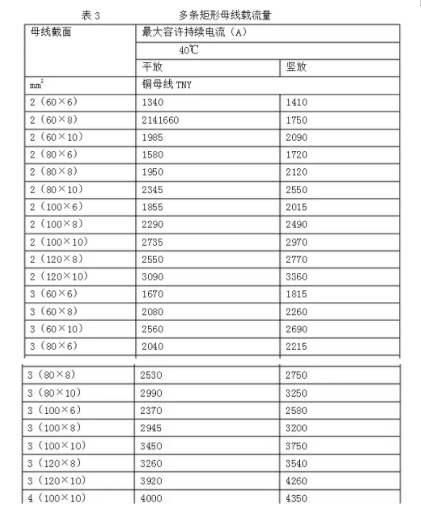

1、主母线的规格及材质按设计图纸，，， ，，分支母线材质无特殊要求时与主回路母线相同 。。。。。2、分支回路母线（导线）的选择，，， ，，按图中标注线径选择，，， ，，如未标注则按断路器脱扣器电流选择 。。。。。 3、主回路或分支回路选用母线时，，， ，，依据额定电流在表2、表3中选用不小于该载流量的截面规格 。。。。。 4、低压配电装置的接地母线（PE）应符合表1的要求 。。。。。
5、高压配电装置的接地母线截面应不小于30平方毫米,过门接地线不小于4平方毫米 。。。。。
6、母线的表面应光洁、平整、无裂纹、无夹杂物 。。。。。
三、技术要求

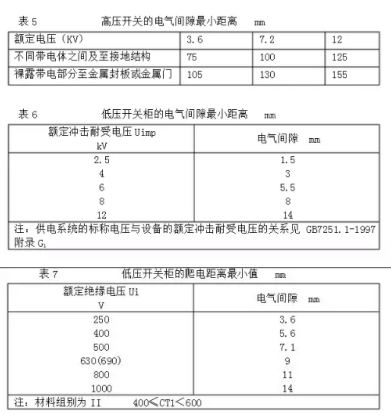

1、对于电器元件，，， ，，带电零件部件及母线间的电气间隙，，， ，，爬电距离不得小于表5、表6、表7所给定值 。。。。。（为提高产品安全性能并便于施工，，， ，，我厂低压开关柜要求电气间隙不小于15mm,爬电距离不小于20mm,如有特殊情况，，， ，，也不得小于表6表7的值） 。。。。。

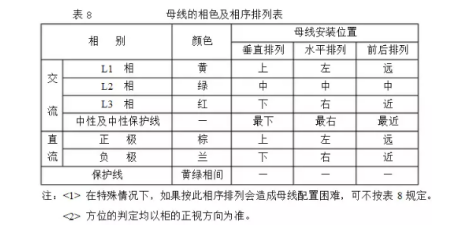

2、母线的相色及相序排列应符合表8规定

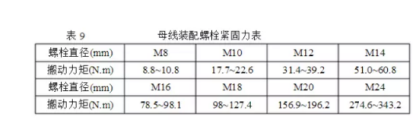

3、母线的接触应连接紧密，，， ，，连接螺栓的紧固力应符合表9的规定
四、母线的制作
铜母线的制作：
1、母线的走向及尺寸由施工者确定，，， ，，同一形式的开关柜布线应一致 。。。。。
2、母线应矫正平直，，， ，，用母线轧平机对母线进行调直，，， ，，并用木槌进行局部调整，，， ，，应达到立弯(侧面弯曲)不大于2mm/m，，， ，，平弯(宽面弯曲)不大于3mm/m，，， ，，切断面应平整，，， ，，不应有毛刺和影响质量的切口变形 。。。。。
3、根据元件位置和选定的走向，，， ，，用硬导线或其它材料制作母线样板，，， ，，得出***理想的弯曲形式，，， ，，按其展开尺寸用母排加工机专用冲剪下料，，， ，，并画折弯线 。。。。。
4、母线表面应光洁、平整，，， ，，不应有裂纹、折皱、夹杂物及变形和扭曲现象 。。。。。

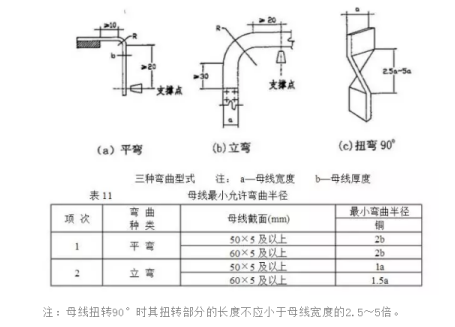

5、母线弯曲型式应根据需要进行弯曲，，， ，，共有如下三种基本弯曲型式，，， ，，其弯曲型式及***小弯曲半径；；；；；；
6、母线宜少直角弯曲，，， ，，弯曲后不得有裂纹及显著的折皱，，， ，，不允许用已弯曲过的母线在原折弯处又反方向折弯 。。。。。
7、多片母线的弯曲程度应一致，，， ，，母线间应有与母线同等厚度的间隙 。。。。。(特殊情况酌情处理) 。。。。。
8、母线弯曲处与搭接处应有10mm距离，，， ，，在母线弯曲处或母线搭接处距支撑点应有大于或等于20mm的距离(受空间***者除外) 。。。。。
五、冲孔(钻孔)
1、先将母线需冲孔位置划好中心线，，， ，，并用冲子冲一定位孔 。。。。。

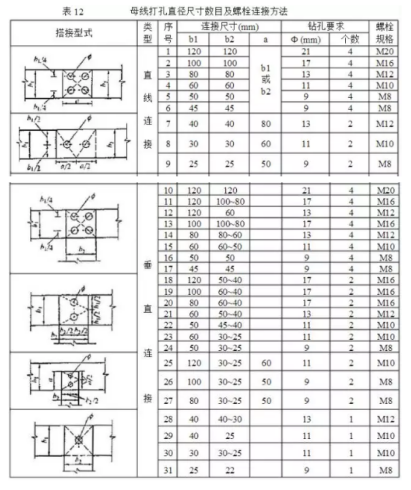

2、根据具体情况用母线加工机或用钻床钻孔，，， ，，母线连接头孔眼的直径应大于螺栓直径0.5～1mm 。。。。。冲(钻)孔应垂直，，， ，，不歪斜，，， ，，孔眼间中心距离的误差不应大于0.5mm 。。。。。 3、不同宽度的铜母线冲(钻)孔数目和孔径大小见表12 。。。。。
4、冲孔(钻孔)后的毛刺不宜用锉刀锉磨，，， ，，应用惚钻去除，，， ，，深度不大于0.8mm 。。。。。
5、母线接触面应用压花调平模具进行处理，，， ，，处理后的接触面部分应无氧化膜，，， ，，经加工后其减少值，，， ，，铜母线应不超过原截面3% 。。。。。

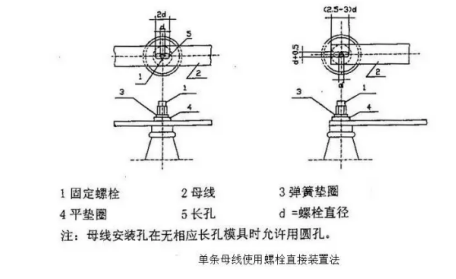

6、母线固定在绝缘子上时，，， ，，其母线开孔应按下图进行 。。。。。
六、母线与电器元件之间的连接
1、直接连接的要求：当元件的端子是平面时，，， ，，母线连接可直接用螺栓紧固如图，，， ，，但紧固件必须是钢制的 。。。。。
2 、当元件接头是螺杆时，，， ，，母线可直接连接在螺杆上，，， ，，如下图，，， ，，为防止松动，，， ，，需加锁母，，， ，，在锁母之间不得加垫圈 。。。。。
七、 一次母线配线检查
母线安装完毕后不应有应力，，， ，，拆开检查应符合表13的要求
八、母线热缩
1、组合式变电站中三相母线应进行热缩处理 。。。。。
2、 母线热缩管颜色应符合表8的规定 。。。。。
3 、按母排规格选取合适的热缩管，，， ，，并按照需要尺寸用壁纸刀下 。。。。。
4、将热缩管套在母排上，，， ，，用热吹风机加热，，， ，，直至热缩管紧套在母排上为止 。。。。。
5、套好后的热缩管应平整无褶皱 。。。。。
6、设备中零线与地线可不进行热缩处理，，， ，，但应粘贴相应的接地和零线标志，，， ，，宽40mm以下的母线贴Φ20mm标志，，， ，，宽40mm以上(含40mm)贴Φ30mm标志 。。。。。
九、母线的组装
1、母线与母线，，， ，，母线与电器元件的连接，，， ，，一律用贯穿螺栓紧固，，， ，，贯穿螺栓紧固力应符合表9规定 。。。。。
2、母线的搭接接触面应保持清洁 。。。。。(如有特殊要求可涂电力复合脂)
3、母线平置时螺栓应由下***穿，，， ，，在其余情况下螺母应置于维修侧，，， ，，在将弹簧垫圈压平后再旋转进半扣此力矩为宜，，， ，，此时螺栓长度应露出螺母2～5扣 。。。。。
4、螺栓两侧均应用垫圈，，， ，，相邻螺栓的垫圈间应有3mm的净距，，， ，，螺母侧应装有弹簧垫圈或锁紧螺母 。。。。。
5、螺栓应受力均匀，，， ，，不应使电器件的端子受到额外应力 。。。。。
6、母线安装完毕后不应有应力 。。。。。
7、母线连接处可用专用绝缘套盒保；；；；； 。。。。。
